كيف تُنفذ هذه الخدمة؟
تحدد أقطار الكور من جدول الفتحات وتفاصيل الماسورة والعزل والجلبة؛ يتأكد توافر القطر والعمق المطلوبين بعد مراجعة الطلب. تشمل الاستخدامات فتحات التكييف والفريون وVRF والكونسيلد، والشفاطات والتهوية ومصارف السباكة وسليفات الكهرباء والحريق. فتحات الغاز ومداخن السخانات تنفذ وفق المقاس والموقع اللذين يحددهما مسؤول النظام.
تختار طريقة تثبيت القاعدة وتجميع المياه وفق دليل الجهاز واتجاه التخريم وحالة السطح. بعض الأنظمة تستخدم تثبيتًا ميكانيكيًا أو قاعدة شفط بشروط محددة، وحلقات جمع مياه مع شفط رطب؛ لا تصلح طريقة واحدة لكل اتجاه أو سطح. في المكان المشطب تراجع حماية الدهانات والأرضيات ومسار الماء قبل التشغيل.
في طلبات تزريع الأشاير أو التثبيت الكيميائي، يجب فصل اختيار نظام المرساة وتصميمه وتركيبه عن مجرد عمل الثقب. ليست كل أنظمة التثبيت معتمدة لثقب ماسي أملس؛ يراجع نوع الثقب وتجهيزه وعمقه حسب مستند النظام المعتمد، ويتأكد نطاق هذه الأعمال عند التواصل.
هل فتحة كور 4 بوصة تساوي 100 مم؟
التحويل الحسابي الدقيق لـ4 بوصة هو 101.6 مم. وقد تختلف تسمية لقمة الكور عن قطر ماسورة اسمي؛ يعتمد قطر الفتحة على القطر الخارجي والجلبة والعزل والخلوص المطلوب في الرسم، ولا يستنتج من اسم الماسورة وحده.
كيف تحدد نطاق الطلب؟
سجل القطر بالمليمتر والعمق والعدد واتجاه التخريم ووجه الخروج والمركز. الفتحات ذات الأقطار أو الأعماق المختلفة تحتاج سطورًا منفصلة في جدول الكميات.
ما الذي يراجع عند التسليم؟
مراجعة القطر والمركز والمنسوب والوجه المقابل، وجمع القلوب والروبة، وتحديد من يستكمل الجلبة والعزل أو منع الحريق.
للمقارنة ضمن نفس نطاق العمل: عمل فتحات التكييف والدكت والخدمات في الخرسانة.
راجع جدول تحويل أقطار الكور وطريقة تسجيل الفتحات ، ثم استخدم حاسبة القطر والعمق والعدد لتجهيز الطلب.
متى نستخدم تخريم الخرسانة بالكور دريل؟
تناسب هذه الخدمة الحالات التالية عادة، لكن صلاحية القص وطريقة التنفيذ تتحددان بعد مراجعة الجزء الخرساني والموقع. وإذا كان العنصر حاملًا يلزم اعتماد مهندس إنشائي مختص.
- فتحات تكييف خرسانة ومواسير الفريون والصرف وأنظمة VRF والكونسيلد
- فتحات هوايات الغاز الطبيعي ومداخن السخانات ودكتات الشفاطات وهود المطبخ
- كور سباكة وصرف صحي وتغذية مياه ومصارف الأسطح في الأسقف والبلاطات
- فتحات كهروميكانيك MEP ورشاشات الحريق وكابل تراي وشبكات الداتا والكاميرات
- ثقوب مرتبطة بتزريع الأشاير أو التثبيت الكيميائي بعد اعتماد طريقة الثقب وتجهيزه ونطاق التركيب
أنواع المنشآت التي يمكن تقييمها
المعلومات المطلوبة قبل المعاينة
أرسل المعلومات المتاحة في رسالة واحدة. إذا لم يتضح السمك أو الخدمات داخل الخرسانة أو وظيفة العنصر أو مساحة العمل، نحدد معاينة للموقع بدل تخمينها.
- القطر والعدد
- سمك العنصر
- اتجاه الحفر
- المحور والمنسوب
- صور الجهتين
ما المعدات التي قد تُستخدم؟
قد تستخدم هذه الخدمة Core Drill، Diamond Core Bit، Water Collection Ring، Stitch Drilling، Chemical Anchor، كوردريل خرسانة. نختار المعدة بعد معرفة اتجاه السطح وسمك الخرسانة والتسليح ومكان التثبيت وطريقة تأمين الجزء المقطوع.
ما الذي لا توضحه الصور وحدها؟
الصور تساعد على فهم المساحة والتشطيب والوصول، لكنها لا تثبت وحدها سمك الخرسانة أو التسليح أو صلاحية قص عنصر حامل. تُراجع هذه المعلومات من قياس أو رسم أو كشف مناسب.
خطوات المعاينة والتنفيذ
- 01
استلام صور العنصر وموقعه والمقاسات المبدئية والغرض من الفتحة أو خط القطع.
- 02
مراجعة نوع العنصر وسمكه المتوقع ومسارات الخدمات والتسليح والمخطط المتاح.
- 03
معاينة الموقع عندما لا تكفي الصور أو عندما يؤثر الوصول والرفع والتدعيم في طريقة التنفيذ.
- 04
تحديد نظام القطع ونقاط التثبيت ومسار المياه وطريقة تأمين الجزء قبل فصله.
- 05
عزل منطقة العمل وتجهيز الكهرباء والمياه والحماية المطلوبة للأجزاء المحيطة.
- 06
تنفيذ خطوط القطع بالترتيب المتفق عليه مع مراقبة ثبات المعدة وحالة العنصر.
- 07
تقسيم الجزء المقطوع عند الحاجة ورفعه أو إنزاله أو نقله بطريقة تناسب وزنه ومسار الخروج.
- 08
جمع الروبة والمياه وتنظيف منطقة العمل ومراجعة أبعاد وحواف الجزء المنفذ.
تجهيز الموقع وإدارة المياه والروبة
قبل تشغيل المعدة نعزل منطقة العمل، ونحدد مصدر الكهرباء والمياه، ونحمي التشطيبات، ونرتب طريق الخراطيم والكابلات. والقص الرطب ينتج خليطًا من الماء وغبار الخرسانة يُعرف بالروبة؛ نجمعه حتى لا يصل إلى الوحدات أو المعدات أو المصارف غير المخصصة.
في الموقع المشغول يحدد مسؤول المنشأة مواعيد العمل ومناطق الحركة والتصاريح الداخلية. نراجع هذه التعليمات قبل تأكيد الموعد.

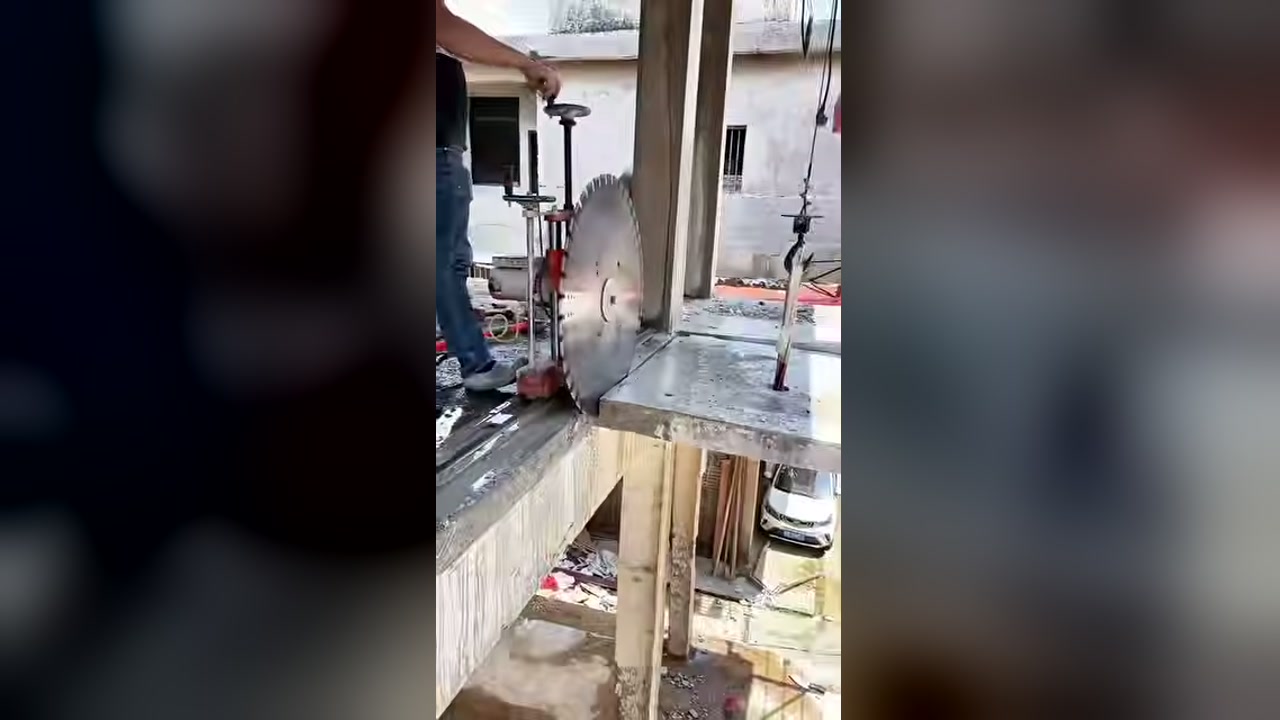

التعامل مع الجزء المقطوع
قبل آخر خط قص نحدد كيف سيبقى الجزء ثابتًا، وهل سيُقسم إلى قطع أصغر، وكيف سيُرفع أو يُنزل ويُنقل. يؤثر حجم القطعة وقدرة وسيلة الرفع ومساحة الحركة في طريقة التنفيذ والتكلفة.
العوامل المؤثرة في السعر
يتحدد السعر بناءً على طبيعة العنصر وأبعاد وخطوط القص والسمك والتسليح وظروف الموقع ومسار رفع الجزء المقطوع:
- إجمالي الأقطار والأعماق
- اتجاه وارتفاع الحفر
- التسليح
- الوصول والتثبيت
- إدارة المياه
السلامة والمراجعة الإنشائية
تحدد المراجعة ما إذا كان القص ممكنًا، ومكان الخطوط، والتدعيم والحماية وطريقة الرفع المطلوبة قبل التنفيذ.
- كشف الخدمات والتسليح
- تأمين الطرف الآخر
- تثبيت الماكينة
- جمع القلب الخرساني
أسئلة شائعة عن تخريم الخرسانة بالكور دريل
هل فتحة كور 4 بوصة تساوي 100 مم؟
التحويل الحسابي الدقيق لـ4 بوصة هو 101.6 مم. وقد تختلف تسمية لقمة الكور عن قطر ماسورة اسمي؛ يعتمد قطر الفتحة على القطر الخارجي والجلبة والعزل والخلوص المطلوب في الرسم، ولا يستنتج من اسم الماسورة وحده.
ما المعلومات المطلوبة لطلب تخريم الخرسانة بالكور دريل؟
أرسل القطر والعدد، سمك العنصر، اتجاه الحفر، المحور والمنسوب، صور الجهتين. وإذا كانت أي معلومة غير معروفة، اذكر ذلك بدل تخمينها.
هل يمكن تحديد الطريقة والسعر من صورة واحدة؟
الصورة الواحدة توضح الفكرة فقط. نحتاج الأبعاد والسمك واتجاه السطح ومساحة العمل والخدمات القريبة وطريقة رفع الجزء، وقد نطلب معاينة إذا بقيت معلومة مؤثرة غير واضحة.
هل القص خالٍ من الصوت والاهتزاز والغبار؟
لا. المناشير تصدر صوتًا وقد تسبب بعض الاهتزاز. يقلل الماء الغبار أثناء القص الرطب، لكنه ينتج مياهًا ورواسب خرسانية يجب جمعها.
هل تشمل الخدمة رفع أو نقل الجزء المقطوع؟
يوضح عرض العمل ما إذا كان يشمل تقسيم الجزء ورفعه أو إنزاله ونقله. نحتاج أبعاده وعدد القطع وطريق الخروج قبل تحديد ذلك.
متى تصبح المراجعة الإنشائية ضرورية؟
عندما يكون العنصر حاملًا أو قد يؤثر القطع في مسار الأحمال أو الحواف أو التسليح الرئيسي. يحدد المختص المطلوب قبل بدء التنفيذ.
هل الخدمة متاحة في القاهرة والجيزة؟
نستقبل طلبات المعاينة في القاهرة والجيزة. يتحدد الموعد بعد مراجعة العنوان وطبيعة العمل وإمكانية دخول المعدات للموقع.
